刨削系統的簡介及史賽克Stryker 375-701-500維修案例
2023-07-29 08:08:45
42
刨削系統的介紹
近年來，醫療設備和醫療器械的設計是健康產業的重中之重，新型設計能給患者帶來良好的生活體驗，減少病痛帶來的麻煩。相關類型的刨削動力系統在國外市場上廣泛盛行，但在國內市場上，由于缺乏相關的制造廠商，且該系統售后成本高以及維修時間較長，成為國內使用的阻礙。
刨削動力系統運動功能的核心為手柄，根據手柄的結構以及性能要求本文選用效率高、體積小、重量輕、啟動轉矩大、結構簡單、工作可靠、調速性能好的空心杯電機，使其能夠較好地滿足手柄頻繁的啟動/制動以及轉向要求。
維修案例分析

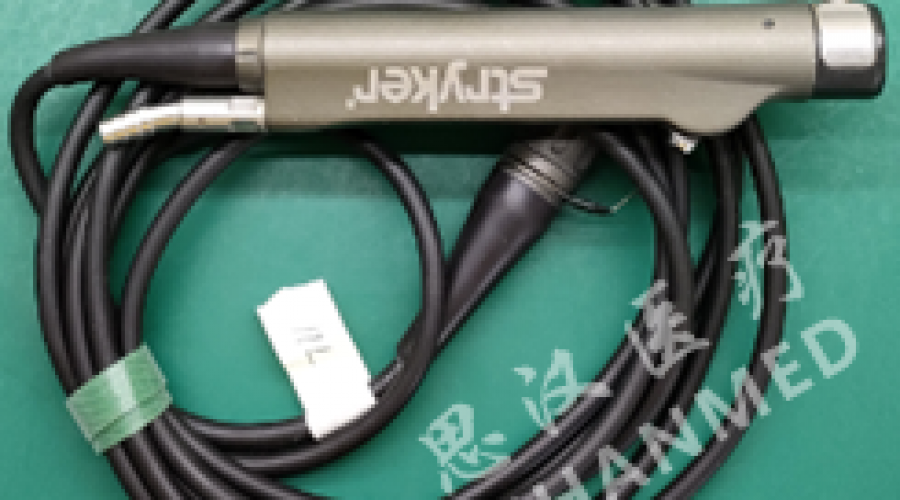

| 設備型號 | 史賽克Stryker 375-701-500 |
故障原因 | 1.外觀檢查：手柄外觀、航空插頭、線纜正常使用痕跡，無明顯損壞； 2.基本測試：手柄接入測試主機啟動控制踏板，手柄轉動卡阻，幾秒后停止轉動； 3.拆卸檢測：經拆卸及技術檢測，手柄電機三相電阻值不平衡，線圈老化短路；內部運行軸承、運行總成磨損損壞； 4.檢測結論：手柄電機及機械部件損壞。 |
| 維修方案 | 1.更換手柄專用電機、運行軸承、運行總成、防竄動回力環、專用密封件 ； 2.精密裝配各零件配合，調試機械零件及潤滑負載能力，確保手柄工作穩定性系數。 |
| 維修周期 | 4個工作日 |
| 保修時間 | 6個月 |
